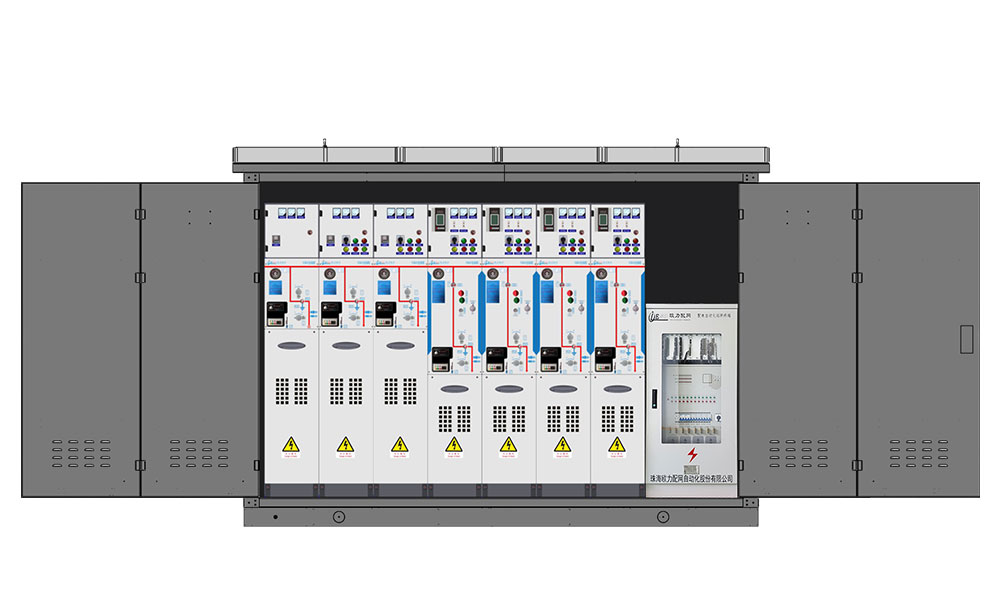

XGW-12户外开关箱(又称户外开闭所);是将OLC-12充气式开关柜安装于户外箱内,配外箱组成的电缆网配电开关设备,是架空线落地、智能电网自动化、电缆化改造项目的首选户外开关设备。
OLC-12气体绝缘全封闭开关设备(以下简称充气式开关柜)适用于12kV的电力系统中,主要用于配电网络中的环网供电、故障区域的自动隔离、线路分段等。在开关柜中只需配备上配电自动化终端设备(DTU)与通讯装置,即可与配电自动化系统的控制中心进行通讯、而且可进行线路的电压、电流等多种电量的测量及控制各开关的工作状态。
OLC-12充气式开关柜是一种全封闭、全绝缘的开关设备,不受外界环境影响,运行安全可靠。开关柜分为断路器柜、负荷开关柜、组合电器柜、联络开关柜、计量柜等标准单元可灵活组合实现多方案。特别适用于城市住宅小区、工业供电、大型公共建筑、开闭所、工业商区、农村乡镇等供电负荷打、密度高的地区。
◆ SF6气体压力 |
---|
20℃时额定压力为0.045MPa |
气体年泄露率≤0.1%/年 |
防护等级IP67 |
气体不锈钢厚度3.0mm |
◆ 母线 | |
---|---|
开关柜母线 | 400m㎡Cu |
开关柜接地母线 | 150m㎡Cu |
◆ 颜色 | |
---|---|
开关柜面板 | RAL7012 |
侧板和电缆室前盖板 | RAL7012 |
◆ 正常运行环境条件 | |
---|---|
最高温度 | 70℃ |
最低温度 | -40℃ |
最大平均相对湿度 | 95% |
海拔高度 | ≤2000m |
◆ 引用标准 | |
---|---|
GB 311.1 | 高压输变电设备的绝缘配合 |
GB 3906 | 3.6kV-40.5kV交流金属封闭开关设备和控制设备 |
GB 3309 | 高压开关设备常温下的机械试验 |
GB 1984 | 高压交流断路器 |
GB 1985 | 高压交流隔离开关和接地开关 |
GB 3804 | 3.6kV-40.5kV高压交流负荷开关 |
GB 4208 | 外壳的防护等级(IP代码) |
GB 50150 | 电气装置安装国内工程电气设备交接试验标准 |
GB/T 11022 | 高压开关技术和控制设备标准的共用技术要求 |
GB/T 13384 | 机电产品包装通用技术条件 |
GB/T 2900 | 电工术语、高电压试验技术和绝缘配合 |
DL/T 403 | 5kV高压交流真空断路器订货技术条件 |
DL/T 404 | 3.6kV-40.5kV交流金属封闭开关设备和控制设备 |
DL/T 615 | 交流高压断路器参数选用导则 |
DL/T 593 | 高压开关设备和控制设备标准的共用技术要求 |
DL/T 884 | 12kV少维护户外配电开关设备通用技术条件 |
IEC298 | 额定电压1kV以上52kV以下交流金属封闭开关设备和控制设备 |
IEC694 | 高压开关设备和控制设备标准的共用技术要求 |
Q/GDWXXX | 高海拔外绝缘配置技术规范 |
