OLK-12环保气体(空气)全绝缘全封闭开关设备(以下简称空气全绝缘柜)采用干燥空气绝缘，真空灭弧的技术方案，是一种全封闭、全绝缘的开关设备，不受外界环境影响，运行安全可靠，适用于电力系统中10kV配电网。
公司根据国家电网标准化方案技术指标，在总结SF6充气柜多年的生产、运行经验，设计上采用微正压干燥空气，极大降低了开关柜的工艺要求，减少气箱漏气故障，提升了开关设备的运行可靠性。
最重要的是OLK-12环保气体(空气)全绝缘柜迎合国家“碳达峰碳中和”战略目标，是替代SF6气体绝缘柜和固体绝缘柜的最佳选择。
| ◆ 环保气体压力 |
|---|
| 20℃时额定压力为0.02MPa |
| 气体年泄露率≤0.01%/年 |
| 防护等级IP67 |
| 气体不锈钢厚度3.0mm |
| ◆ 母线 | |
|---|---|
| 开关柜母线 | 400m㎡Cu |
| 开关柜接地母线 | 150m㎡Cu |
| ◆ 颜色 | |
|---|---|
| 开关柜面板 | RAL7012 |
| 侧板和电缆室前盖板 | RAL7012 |
| ◆ 正常运行环境条件 | |
|---|---|
| 最高温度 | 70℃ |
| 最低温度 | -40℃ |
| 最大平均相对湿度 | 95% |
| 海拔高度 | ≤2000m |
| ◆ 引用标准 | |
|---|---|
| GB 311.1 | 高压输变电设备的绝缘配合 |
| GB 3906 | 3.6kV-40.5kV交流金属封闭开关设备和控制设备 |
| GB 1984 | 高压交流断路器 |
| GB 1985 | 高压交流隔离开关和接地开关 |
| GB 3804 | 3.6kV-40.5kV高压交流负荷开关 |
| GB 4208 | 外壳的防护等级(IP代码) |
| GB 50150 | 电气装置安装国内工程电气设备交接试验标准 |
| GB 11022 | 高压开关技术和控制设备标准的共用技术要求 |
| GB 2900 | 电工术语、高电压试验技术和绝缘配合 |
| DL 403 | 5kV高压交流真空断路器订货技术条件 |
| DL 404 | 3.6kV-40.5kV交流金属封闭开关设备和控制设备 |
| DL 615 | 交流高压断路器参数选用导则 |
| DL 593 | 高压开关设备和控制设备标准的共用技术要求 |
| DL 884 | 12kV少维护户外配电开关设备通用技术条件 |
| IEC298 | 额定电压1kV以上52kV以下交流金属封闭开关设备和控制设备 |
| IEC694 | 高压开关设备和控制设备标准的共用技术要求 |

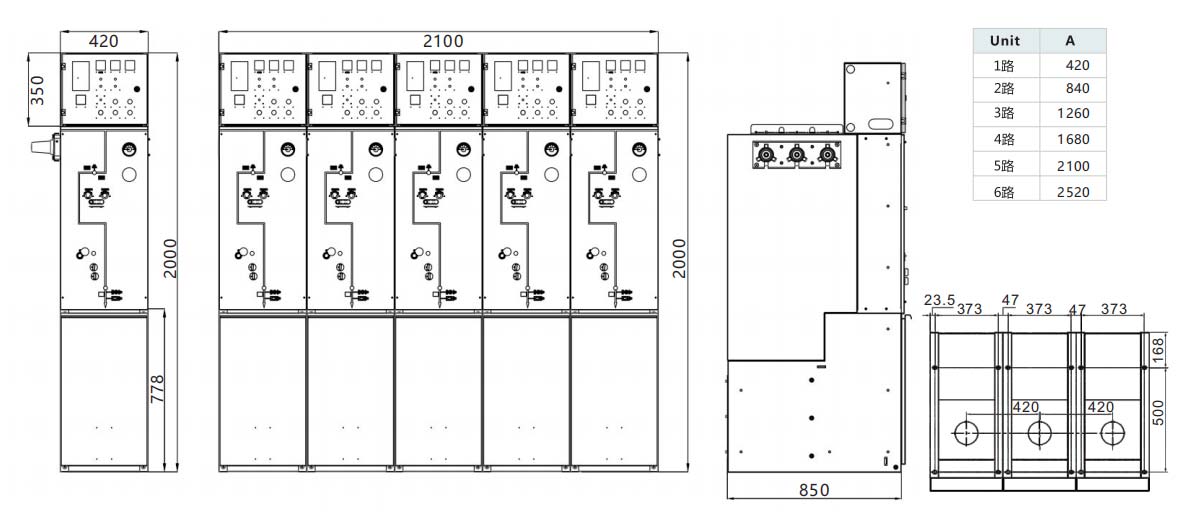

注：此图仅供参考，具体安装以确认方案为准；产品尺寸单位为毫米。
| 项目 | 单位 | Gpt模块 | V模块 | ||
|---|---|---|---|---|---|
| 隔离开关 | 接地开关 | 真空断路器 | 隔离/接地开关 | ||
| 额定电压 | kV | 12 | 12 | 12 | 12 |
| 额定频率 | Hz | 50 | 50 | 50 | 50 |
| 1min工频耐受电压 | kV | 42/48 | |||
| 雷电冲击耐受电压 | kV | 75/85 | 75/85 | 75/85 | 75/85 |
| 额定电流 | A | 630 | |||
| 额定短路关合电流(峰值) | kA | 50 | |||
| 额定峰值耐受电流 | kA | 50 | 50 | 50 | 50 |
| 额定短时耐受电流 | kA | 20 | 20 | 20 | 20 |
| 额定短时耐受电流持续时间 | s | 4 | 4 | 4 | 4 |
| 额定短路开断电流 | kA | 20 | |||
| 回路电阻 | μΩ | ≤200 | |||
| 机械寿命(主开关/接地开关) | 次 | 5000/3000 | 10000 | 5000/3000 | |
| 密封试验(年泄露率) | % | ≤0.01 | |||
| 外壳防护等级 | IP4X | ||||
| 内部电弧试验(电缆室) | IAC级 AFLR 12kV 20kA 50kA 1S | ||||
| 内部电弧试验(开关室) | IAC级 AFLR 12kV 20kA 50kA 1S | ||||
| 局部放电量 | pC | ≤10 | |||
| 充气隔室气体水分含量 | μL/L | ≤150 | |||
