CSP2000-G综合微机保护装置是珠海欧力配网自动化股份有限公司(简称欧力配网)广泛引用了国内外现有的技术和经验，并在技术上改革创新，经过3年多的专研而推出的多功能保护装置，该产品结合了更多客户的实际需求和更广泛的应用及兼容性。
CSP2000-G系列综合微机保护测控装置由高集成ARM 32位芯片为主芯片，AD芯片采用美国(ADI)公司16位高精度，配合高精度电流和电压传感器，中间继电器采用高绝缘强度材料、机械寿命长等特点元器件为组合。在功能上我们将开入量和输出节点采用自定义可编程方式，消除工程技术要求因开入量、开出输出的硬件资源和功能上的无法自定义缺陷，也降低了用户因功能编制不同的产品型号，产生繁杂的工作。在功能模式上我们设计了线路保护、变压器保护、电容器保护等功能的选配，在辅助功能上可自行将备自投、子恢复、重合闸等功能的启用、禁止等配置。每个功能都可以对15路开入量，11个输出节点开关功能进行自定义，电流采样有8个独立采样通道，电压有4个独立采样通道，满足不同工程需求保护装置应用和自动化控制应用。通讯有2个10M/100M以太网口，2个RS-485口，1个232USB口，完全满足用户自动化控制各种的需求。CSP2000-G产品在外观设计有精致、大气和线条视觉清晰。
| ◆ 工作环境 | |
|---|---|
| 最高温度 | 70℃ |
| 最低温度 | -20℃ |
| 相对湿度 | 5% ~ 95% |
| 大气压力 | 86 ~ 106Kpa |
| 海拔高度 | ≤2000m |
| ◆ 绝缘电阻、介质强度和冲击电压 | |
|---|---|
| 绝缘电阻 | ≥50MΩ |
| 介质强度 | 2kV，50Hz，1min |
| 冲击电压 | 5kV，(1.2/50)μs |
| ◆ 引用标准 | |
|---|---|
| 符合DL/T478-2001 4.13.1规定 | 静态继电保护及安全自动装置通用技术条件 振动 |
| 符合DL/T478-2001 4.13.2规定 | 静态继电保护及安全自动装置通用技术条件 冲击 |
| 符合DL/T478-2001 4.13.3规定 | 静态继电保护及安全自动装置通用技术条件 碰撞 |
| 能承受频率为1MHz及100KHz，电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验。 | |
| 能承受IEC1000-4-2标准IV级、试验电压6kV的静电放电试验。 | |
| 能承受IEC1000-4-3标准IV级、干扰场强10V/m的辐射电磁场干扰试验。 | |
| 能承受IEC1000-4-4标准IV级的快速瞬变干扰试验。 | |
| ◆ 技术参数 | |
|---|---|
| 电源 | 交流85Vac~265Vac 允许偏差±20%，纹波系数<5% |
| 交流电流 | 额定5A或1A(订货时注明) |
| 交流电压 | 100V(线电压) |
| 额定频率 | 50Hz |
| 功率消耗 | 直流回路: <8W |
| 交流回路: <0.5VA/相(In=1A) <1VA/相(In=5A) |
|
| 交流电压回路: <0.5VA/相(在额定电压下) | |
| 精确测量范围 | 相电流: 0.1In ~ 20In |
| 零序电流: 0.1A ~ 10A | |
| 电压: 10V ~ 250V | |
| 测量精度 | 电流: <±1%整定值 |
| 电压: <±1%整定值 | |
| 时间定值误差(在1.5倍定值下) | <40ms±15ms(无延时段) <2%+35ms(无延时段) |
| 开入回路 | 直流24V ，5mA(装置内部提供) |
| 开出接点 | 可持续接通DC220V，5A电流(纯阻性负载) |
| 型号 | 产品名称 | 功能介绍 |
|---|---|---|
| CSP2000A-G | 综合微机保护装置 | 三段式相间过流保护及后加速功能、反时限过流保护、过负荷保护、低电压保护、过电压保护、定时限零序过流保护、反时限零序过流保护、零序电压保护、三相一次重合闸、PT断线告警、跳闸回路断线告警、防跳功能、故障闭锁合闸回路功能、失压闭锁合闸回路功能、100条故障事故记录、大屏幕液晶、中文汉字显示、RS485通讯接口 |
| CSP2000M-G | 微机电动机保护装置 | 电流速断保护、差动速断保护、比率差动保护、过电流保护、过热保护堵转保护、负序定时限过流保护、负序反时限过流保护、零序过流保护、启动时间过长保护、过电压保护、低电压保护、过负荷保护、PT断线告警同时闭锁低电压、联锁跳闸功能、联锁合闸功能、跳闸回路断线告警、防跳功能、故障闭锁合闸回路功能、失压闭锁合闸回路功能、故障事件记录和查询、开关分合闸遥控、光电隔离RS485通讯、大屏幕液晶、中文汉字显示 |

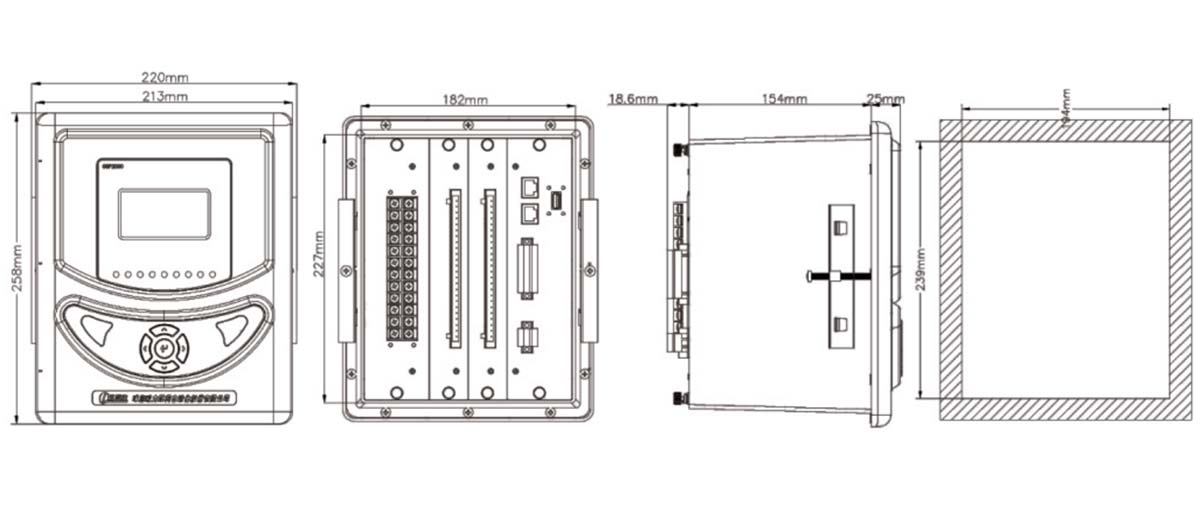

注：此图仅供参考，具体安装以确认方案为准。
