在风力发电站和光伏发电站设计过程中，为降低线路损耗，一般在风机旁或者逆变器旁配置10/35kV箱式升压站。风电厂各风机间距达数百米，离集控室较远；光伏站的每个逆变器离集控室也较远，升压变均处于空旷的野外，自然环境比较恶劣，不方便人工巡视；使得箱变测控成为风电或光伏电站的监控难点。
珠海欧力配网自动化股份有限公司研发、销售的箱变保护测控装置(CSP2000-F)集保护、监视、测量、计量、控制、通讯于一体，能够对箱变进行保护和远程监控，全面实现对风电箱变的“遥信、遥测、遥控、遥调”功能；实现风电或者光伏工程的“少人值班”的运行管理模式。
主要应用场所
光伏发电站、风电场内的箱式升压变压器及光伏箱变环网柜。
| 采用一体化设计，集中了多种保护测控、非电量保护、通讯、就地控制等功能，一台设备即可完成多个设备才能协调完成的任务，再保证对变压器的保护、测控、信息交换等相同的功能前提下，降低了产品使用难度和运行维护成本。 |
|---|
| 1. 集中监控 将多种分散装置和仪表的功能集中组合，实时监控变压器的电流、电压、油位及油温等电量和非电量，并通过双光纤组成光纤环网，将数据上传至主站。 |
| 2. 增强对变压器的保护功能 集成了传统变压器继电保护的功能，如三段式过流保护、零序保护、过电压及低电压保护等，其保护功能可以投退，方便用户选择使用。 |
| 3. 事故几乎及存储功能 装置记录变压器的运行状况，对于变压器的保护跳闸事件、遥控事件、开关变位、非电量变位等SOE事件按事件顺序记录，可以根据用户需求进行删减(需口令)，方便调阅和检查。 |
| 4. 就地操作 相对传统的监控方案，本装置配置了显示器和键盘，方便维护巡检人员就地调阅变压器的监控、保护、开关变位、历史记录等信息。 |
| 5. 维护方便 装置采用整体化设计，相对分散装置和仪表组合监控，降低了接线复杂程度，简化了维护手续和成本。 |
| 类别 | 主要功能 | CSP2000-F纯测控 | CSP2000F-F带光纤环网 | CSP2000G-F带光纤环网、带通讯管理机功能 |
|---|---|---|---|---|
| 遥测 | 交流测量: 三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度； | √ | √ | √ |
| 6路电流、6流电压 | √ | √ | √ | |
| 直流测量: 共6路 标配2路4-20mA(可增至3路，订货时需注明) 标配3路热电阻 |
√ | √ | √ | |
| 遥信 | 40路开入，其中前10路固定为非电量保护信号输入 | √ | √ | √ |
| 遥控 | 9路继电器输出，用于保护输出或普通遥控输出 | √ | √ | √ |
| 保护 | 非电量保护: 轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高、压力释放阀、高压熔断器A相、B相、C相 常规保护: 三段式电流保护、零序电流保护、过电压保护、欠电压保护 |
√ | √ | √ |
| 通讯 | 2个自愈型光纤通讯接口，可组光纤环网 | √ | √ | |
| 以太网通讯接口(选配，订货时需注明) | 1路 | 2路 | 3路 | |
| 1个485通讯口(可增至2路，订货时需注明) | √ | √ | √ | |
| 规约转换 | 10路可配置的RS485通讯接口，多种规约自由配置和转换 | √ | ||
| 记录 | 记录最近发生的35次事故及操作记录 | √ | √ | √ |

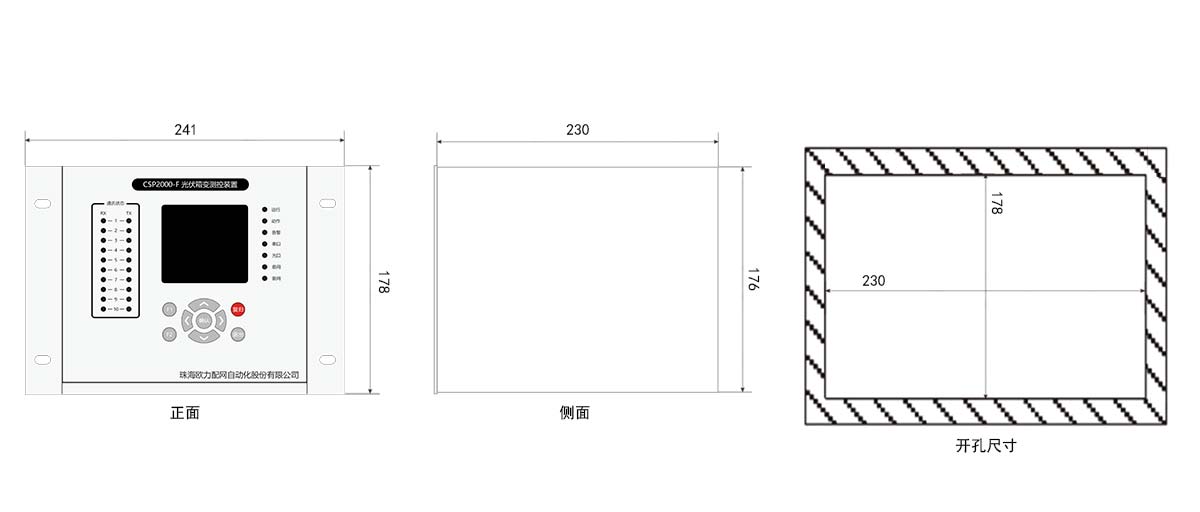

注：此图仅供参考，具体安装以确认方案为准；产品尺寸单位为毫米。
