在我国，中、低压母线短路故障中，重点设备和人员伤害主要由电弧光引起，然而，我国的大多数中低压母线没有设置快速母线保护，而只是采用了简单的消弧装置和变压器后备保护。这些保护智能化较低，动作速度慢，往往会延长故障切除时间，从而进一步扩大设备损坏程度，甚至会引起"火烧连营"的恶性事故，冲击变压器一次运行，影响整个电网的安全运行。
CSP2000-E弧光保护系统是我公司根据国内实际情况，吸收国外电弧光保护的特点，结合行业检测及保护配置相关规程，自主研发出的具有独特创新技术，具有广泛实用性、高可靠性的新型电弧光保护系统。该系统采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可靠性高等特点。
| 电弧光保护系统可以起到以下作用 |
|---|
| 1. 减少或降低电弧光对于人体的伤害； |
| 2. 减少或降低电弧光短路故障对于设备的损害； |
| 3. 避免变压器因近距离母线故障造成动稳定破坏，延长变压器的使用寿命； |
| 4. 缩短电弧光故障切除时间，避免波及站内直流系统造成重大损失； |
| 5. 减少因电弧光故障造成设备停运的时间，更快地恢复供电。 |
| 主要应用场所 |
|---|
| 电力变电站； |
| 火电厂电气段开关柜母线室及馈线柜； |
| 风电场升压站集电线路开关柜； |
| 箱式变电站； |
| 铝镁行业大型直流整流柜。 |
| ◆ 工作环境 | |
|---|---|
| 最高温度 | 60℃ |
| 最低温度 | -20℃ |
| 相对湿度 | 5% ~ 95% |
| 大气压力 | 86 ~ 106Kpa |
| 海拔高度 | ≤2000m |
| ◆ 绝缘电阻、介质强度和冲击电压 | |
|---|---|
| 绝缘电阻 | ≥50MΩ |
| 介质强度 | 2kV，50Hz，1min |
| 冲击电压 | 5kV，(1.2/50)μs |
| ◆ 引用标准 | |
|---|---|
| 符合DL/T478-2001 4.13.1规定 | 静态继电保护及安全自动装置通用技术条件 振动 |
| 符合DL/T478-2001 4.13.2规定 | 静态继电保护及安全自动装置通用技术条件 冲击 |
| 符合DL/T478-2001 4.13.3规定 | 静态继电保护及安全自动装置通用技术条件 碰撞 |
| ◆ 技术参数 | |
|---|---|
| 工作电源 | AC/DC(70~240)V±20%(订货时注明) DC24/48V±20%(订货时注明) |
| 操作电源 | AC/DC(70~240)V±20%(订货时注明) DC(20~70)V±20%(订货时注明) |
| 交流电流 | 额定5A或1A(订货时注明) |
| 交流电压 | 100V(线电压) |
| 额定频率 | 50Hz |
| 测量精度 | 电流: <±1% |
| 电压: <±1% | |
| 精确测量范围 | 相电流: 0.1In ~ 20In |
| 零序电流: 0.1A ~ 10A | |
| 电压: 10V ~ 250V | |
| 时间定值误差(在1.5倍定值下) | <40ms±15ms(无延时段) <2%+35ms(无延时段) |
| 开入回路 | 直流24V ，5mA(装置内部提供) |
| 开出接点 | 可持续接通DC220V，5A电流(纯阻性负载) |

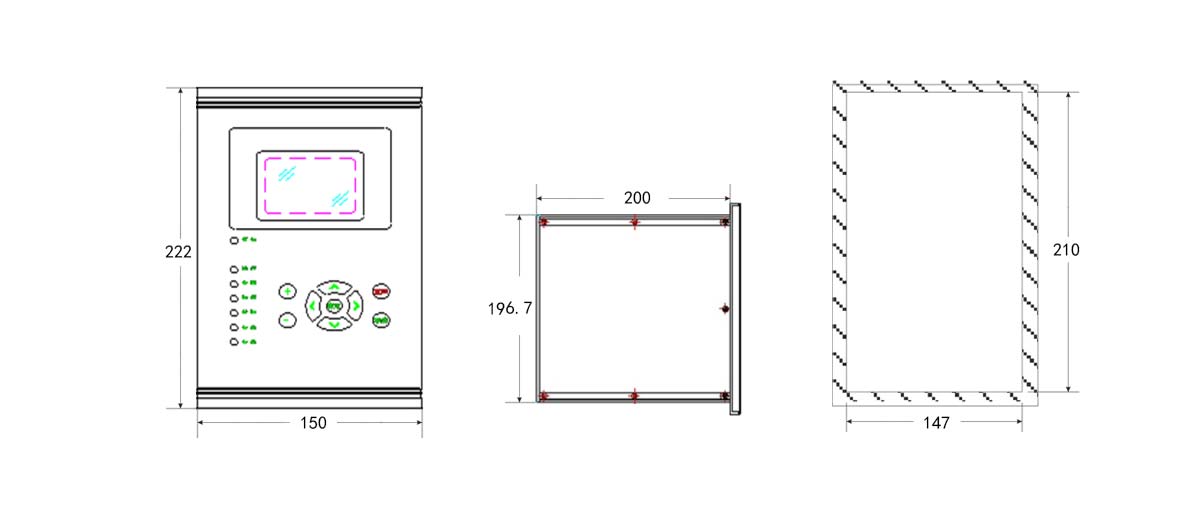

注：此图仅供参考，具体安装以确认方案为准；产品尺寸单位为毫米。
