CSP1600系列微机保护装置广泛吸取国内外现有技术和经验，在技术上改革创新。其产品(系列)涵盖了10kV及以下电压等级的输配电线路及主设备的保护控制系统，并提供了各个电压等级的变电站自动化的完整解决方案。
CSP1600系列微机保护装置由高集成度、总线不出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。具有集成度高、保护配置齐全、抗干扰能力强、功耗小、抗恶劣环境等特点。产品外观惊过精心设计，小巧精致，能够直接安装在环网开关柜及各种断路器柜上，也可集中组屏安装。
| ◆ 工作环境 | |
|---|---|
| 最高温度 | 60℃ |
| 最低温度 | -20℃ |
| 相对湿度 | 5% ~ 95% |
| 大气压力 | 86 ~ 106Kpa |
| 海拔高度 | ≤2000m |
| ◆ 绝缘电阻、介质强度和冲击电压 | |
|---|---|
| 绝缘电阻 | ≥50MΩ |
| 介质强度 | 2kV，50Hz，1min |
| 冲击电压 | 5kV，(1.2/50)μs |
| ◆ 引用标准 | |
|---|---|
| 符合DL/T478-2001 4.13.1规定 | 静态继电保护及安全自动装置通用技术条件 振动 |
| 符合DL/T478-2001 4.13.2规定 | 静态继电保护及安全自动装置通用技术条件 冲击 |
| 符合DL/T478-2001 4.13.3规定 | 静态继电保护及安全自动装置通用技术条件 碰撞 |
| ◆ 技术参数 | |
|---|---|
| 电源 | 20℃时额定压力为0.02MPa |
| 允许偏差 | ±20%，纹波系数不大于5% |
| 交流电压 | 100V(线电压) |
| 额定频率 | 50Hz |
| 功率消耗 | 直流回路: <8W |
| 交流回路: <0.5VA/相(In=1A)； <1VA/相(In=5A) | |
| 交流电压回路: <0.5VA/相(在额定电压下) | |
| 精确测量范围 | 相电流: 0.1In ~ 20In |
| 零序电流: 0.1A ~ 10A | |
| 电压: 5V ~ 170V | |
| 测量精度 | 电流<±1%整定值 |
| 电压<±1%整定值 | |
| 时间定值误差 | 在1.5倍定值下 <40ms±10ms(无延时段) <±2%+35ms(无延时段) |
| 开入回路 | 直流24V ，5mA(装置内部提供) |
| 开出接点 | 可持续接通DC220V，5A电流(纯阻性负载) |

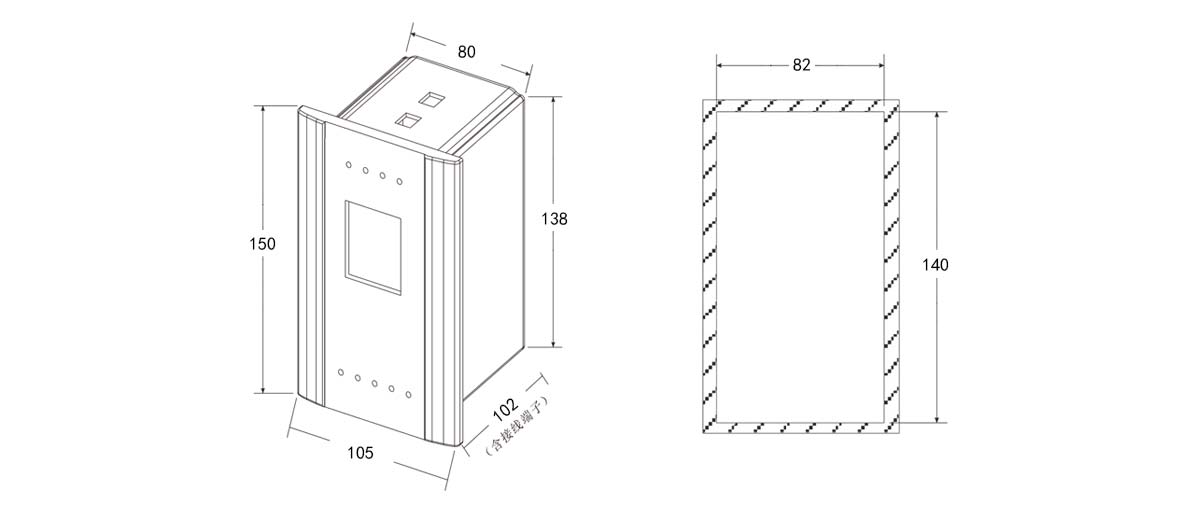

注：此图仅供参考，具体安装以确认方案为准；产品尺寸单位为毫米。
